Airflow 기본 개념 - DAG와 Operator

leeyh0216 May 16, 2020 2020-05-16T23:00:00+09:00
10 min

개요

Airflow에서 사용되는 개념들을 살펴본다. Airflow concepts 페이지를 참고하여 작성하였다.

개념

DAG

DAG(Directed Acyclic Graph)는 관계와 의존성을 가진 작업들의 집합이다. DAG는 파이썬 파일로 정의하고, 코드로써 DAG 구조를 나타낸다.

DAG는 작업 자체가 어떻게 구성된지와는 관계 없이

  • 제시간에
  • 정확한 순서로
  • 이슈 없이

작업을 실행시키는데에 책임이 있다.

DAG를 정의한 파이썬 파일은 Airflow의 DAG_FOLER 아래에 위치시켜야 한다. 또한 Airflow는 airflow나 DAG라는 문자열을 포함한 파일만을 DAG 파일로 인식하기 때문에, 다른 파일들도 DAG에 관련된 파일로 인식시키기 위해서는 DAG_DISCOVERY_SAFE_MODE를 비활성화 해야한다.

DAG 파일 내에서의 Scope

DAG 파일 내에서 DAG 객체 정의 시, Global Scope으로 정의되어 있지 않으면 Airflow는 이를 인지하지 못한다.

from airflow import DAG

global_dag = DAG('global_dag')

def local_dag():
  local_dag = DAG('local_dag')

local_dag()

위와 같이 DAG 파일을 정의한 뒤, 아래 명령어를 통해 DAG 목록을 출력하였다.

1
2
3
4
5
6
7

> airflow list_dags
-------------------------------------------------------------------
DAGS
-------------------------------------------------------------------
global_dag
tutorial
tutorial_bash

local_dag는 보이지 않고 global_dag만 보이는 것을 확인할 수 있다.

다만 SubDagOperator를 사용하는 패턴에서는 Local Scope으로 만든 DAG가 유용할 거라고 적혀 있다. 이 부분은 나중에 해당 Operator를 사용해보며 확인해볼 예정이다.

Default Arguments

DAG의 인자로 default_args라는 Dictionary 형태의 객체를 넘길 수 있는데, 이는 DAG에 포함된 Operator들에 공통적으로 적용된다. 모든 작업에 공통적으로 적용해야 하는 인자들이 존재할 경우 유용하게 사용된다.

from airflow import DAG
from datetime import datetime
from airflow.operators.dummy_operator import DummyOperator

default_args = {
  'start_date': datetime(2020, 5, 15),
  'owner': 'airflow'
}

dag = DAG(
  'dag_with_default_args',
  default_args=default_args
)

operator = DummyOperator(task_id='dummy_task', dag=dag)
print(operator.owner)

아래와 같은 명령어를 통해 DAG 파일을 실행해보면 default_args의 owner가 dummy_task에도 적용된 것을 확인할 수 있다.

1
2

> python dag_with_default_args.py
airflow

DAG Runs

DAG run은 특정 시간(execution_date)에 실행된 DAG를 의미한다. DAG run은 보통 Scheduler를 통해 생성되지만, 외부 Trigger에 의해 생성될 수도 있다. 1개의 DAG는 여러 execution_date에 실행된 DAG runs로 실체화되게 된다.

DAG Runs는 Airflow UI의 Browse > DAG runs 메뉴나 명령어(airflow list_dag_runs [DAG_ID])를 통해 확인할 수 있다.

Scheduler에 의해 실행된 DAG run

Scheduler를 통해 실행된 DAG는 아래와 같이 Run Id의 Prefix가 scheduled로 시작한다. 또한 External Trigger 탭이 -로 표기되어 있는 것을 확인할 수 있다.

Dag runs

또한 아래와 같이 CLI로 명령어를 통해 확인할 수도 있다. 이 경우 UI처럼 External Trigger 탭은 존재하지 않는다.

1
2
3
4
5
6
7

> airflow list_dag_runs tutorial_bash
------------------------------------------------------------------------------------------------------------------------
DAG RUNS
------------------------------------------------------------------------------------------------------------------------
id  | run_id               | state      | execution_date       | state_date           |

104 | scheduled__2020-05-16T10:00:00+00:00 | success    | 2020-05-16T10:00:00+00:00 | 2020-05-16T11:36:57.464026+00:00 |

External Trigger에 의해 실행된 DAG run

UI나 CLI 명령어(airflow trigger_dag [DAG_ID] -e [EXECUTION_DATE])를 통해 DAG를 임의의 execution_date에 실행할 수 있다. 아래 명령어를 통해 tutorial_bash DAG를 실행해보자.

1
2

> airflow trigger_dag tutorial_bash -e 2020-05-16T12:00:00
Created <DagRun tutorial_bash @ 2020-05-16T12:00:00+00:00: manual__2020-05-16T12:00:00+00:00, externally triggered: True>

아래와 같이 UI를 통해 확인해보면 Run Id의 Prefix가 manual이고 External Trigger 탭이 체크표시 되어 있는 것을 확인할 수 있다.

Dag runs with external trigger

execution_date

execution_date는 DAG runs에 적용되는 논리적인 실행 시각이다. 실제로 해당 DAG run이 실행된 시간과는 구분되는 시각이다. 왜 execution_date라는 개념이 필요할까?

나도 현업에 오기 전에는 모르는 부분이었는데, 현업에서 일하면서 다음과 같은 상황이 종종 발생했다.

  1. 데이터를 처리하는 로직이 바뀌어서 과거 날짜 기준으로 작업을 다시 수행해야 함
  2. 만일 execution_date라는 개념이 없다면(현재 시간 기준으로만 실행한다면), Airflow를 사용하지 못하고 별도 스크립트를 작성하여 프로그램을 실행해야 함
  3. execution_date 개념을 사용하면 해당 값을 과거 날짜로 지정하여 수행하면 되므로 매우 편함

추가로 현업에서는 Late Log 등을 처리하기 위해 execution_date를 약간 미뤄두고 프로그램의 인자로 넘길 때는 특정 시간 값을 빼서 넘기기도 한다.

Operators

Operator는 실제 작업 실행을 담당하는 개체이며 Workflow(DAG) 를 구성하는 하나의 작업을 기술한다. Operator는 보통 다른 작업에 의존적이지 않고 단독으로 수행이 가능하다. 또한 Operator들은 아래와 같은 특징을 가진다.

  • DAG 내에 있는 Operator는 순차/병렬적으로 수행될 수 있으며 각 Operator들은 서로 다른 장비에서 수행될 수 있다.
  • 만일 두 개의 Operator가 데이터를 공유해서 사용해야 한다면, 하나의 Operator로 합쳐서 사용하기를 권장한다. 그러기 어렵다면 XComs라는 컴포넌트를 사용하여 구성하기 바란다.

Airflow는 다양한 Operator를 제공하며 아래와 같은 대표적인 Operator들이 존재한다.

  • BashOperator: Bash 명령어를 수행하는 Operator
  • PythonOperator: Python 함수를 실행하는 Operator
  • EmailOperator: Email을 전송하는 Operator
  • SimpleHttpOperator: Http Request를 수행하는 Operator
  • MySqlOperator, JdbcOperator, …, MsSqlOperator: SQL 명령어를 실행하는 Operator
  • Sensor: 특정 시간, 파일, DB Row, S3 Key 등을 Polling하는 Operator

이외에도 HiveOperator, DockerOperator 등 다양한 Operator들이 존재한다.

Operator가 포함될 DAG 할당하기

위의 예제들에서는 DAG 파일 내에 DAG를 먼저 생성하고 Operator 생성 시 생성자 인자로 dag를 전달해주었다. 꼭 Operator 생성자에 DAG를 넣어주지 않아도 Operator의 dag 필드를 통해 나중에 DAG를 설정해주어도 된다.

1
2
3
4
5
6
7

from airflow import DAG
from airflow.operators.dummy_operator import DummyOperator
from datetime import datetime

operator = DummyOperator(task_id='lazy_assign_dag')
dag = DAG('lazy_set_dag', start_date=datetime(2020, 5, 15))
operator.dag = dag

위와 같이 DAG를 나중에 선언하고 DAG보다 이후에 Operator에 dag 필드를 설정해주어도 정상적으로 DAG에 Operator가 포함된 것을 확인할 수 있다.

Bitshift Composition

DAG를 구성하는 Task(Operator)들 간의 관계를 정의할 때 기존에는 set_upstream(), set_downstream()을 사용했으나, Airflow 1.8 버전부터 >>와 << 연산자를 사용하여 관계를 정의할 수 있게 되었다.

A 작업이 실행된 뒤 B 작업이 실행되어야 하는 경우 아래와 같이 표기할 수 있다.

  • A >> B
  • B << A

여러 개의 Bitshift 연산자를 섞어서 아래와 같이 표현할 수도 있다.

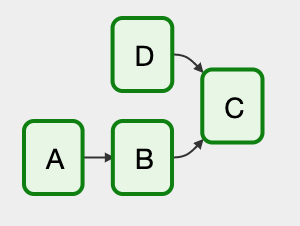

airflow bitshift

  • A >> B >> C << D
    • A 작업 완료 후 B 작업 수행
    • B 작업과 D 작업이 완료된 후 C 작업 수행

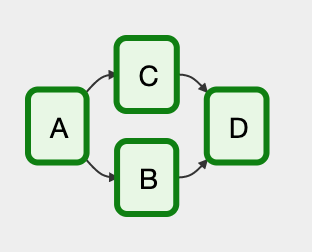

airflow bitshift parallel

  • A >> [B, C] >> D
    • A 작업이 완료된 후 B, C 작업 수행
    • B, C 작업이 완료된 후 D 작업 수행
