Roll-up
Druid에서는 입수(Ingestion) 단계에서 데이터를 선집계(Pre-Aggregate)하는 Roll-up이라는 기능을 제공한다. Roll-up을 구성할 경우 모든 Dimension의 값이 동일한 데이터들의 Metric들에 대해 입수 단계에서 sum, count 등의 집계를 미리 수행하게 된다.
이 글에서는 Apache Druid - Tutorial: Roll-up를 따라할 때 Peon 프로세스 내에서 어떤 일이 일어나는지 확인해본다.
Segment와 Index
Roll-up 과정을 알기 위해서는 Druid 내의 데이터 저장 구조인 Segment와 Segment가 포함하고 있는 Index의 종류에 대해 알아야 한다.
Druid의 Segment에는 org.apache.druid.segment.IncrementalIndexSegment와 org.apache.druid.segment.QueryableIndexSegment 두 가지 종류가 존재한다.
IncrementalIndexSegment
입수 단계에서 사용되는 Segment로써 데이터의 추가가 가능(Mutable)한 Segment이다.

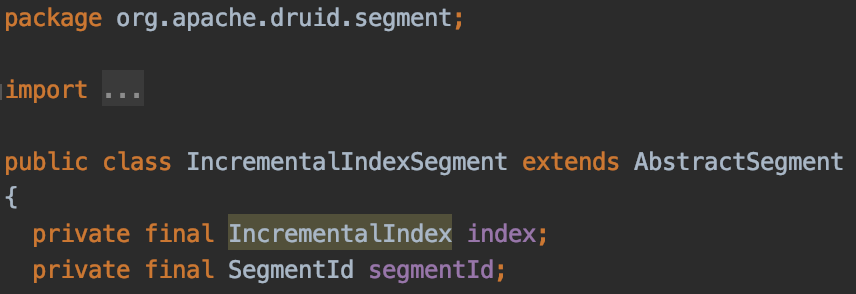

IncrementalIndexSegment는 내부적으로 IncrementalIndex를 포함하고 있으며, IncrementalIndex는 메모리 상의 위치에 따라 OnheapIncrementalIndex와 OffheapIncrementalIndex로 나뉘게 된다.
QueryableIndexSegment
입수가 완료되어 Historical Node에 로드된 Segment로써 데이터의 추가가 불가능한(Immutable) 읽기 전용 Segment이다.
QueryableIndexSegment는 내부적으로 QueryableIndex를 포함하고 있으며, 실제 구현체는 SimpleQueryableIndex 클래스이다.
Kafka Indexing Task에서의 Roll-up
Kafka Indexing Task에서는 실시간 데이터를 수집하여 적재하기 전까지 IncrementalIndexSegment를 유지하고, 내부적으로는 OnheapIncrementalIndex(혹은 OffheapIncrementalIndex)에 데이터를 유지한다.

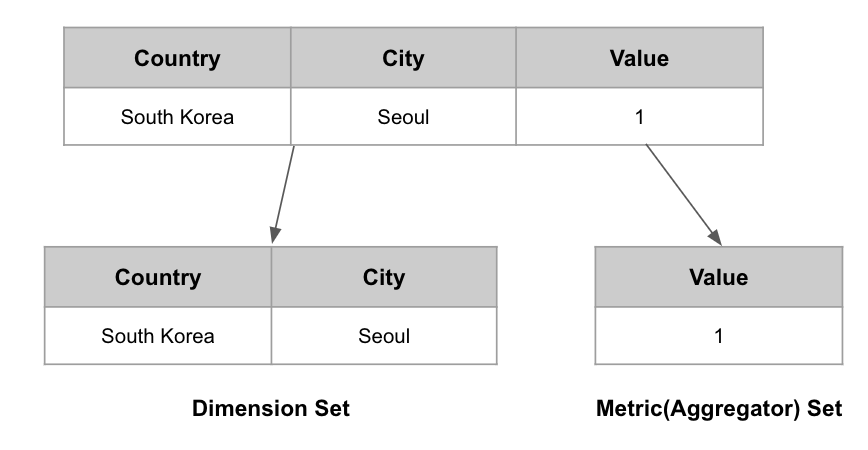

OnheapIncrementalIndex에서는 하나의 Row를 메모리에 유지할 때 위의 기름과 같이 Dimension(IncrementalIndexRow) Set과 Metric(Aggregator) Set을 따로 유지한다. 이 두 Set은 각각 facts와 aggregators 객체를 통해 표현한다.
facts:org.apache.druid.segment.incremental.IncrementalIndex.FactsHolder타입의 객체로써, Roll-up 여부에 따라PlainFactsHolder(Roll-up을 사용하지 않을 경우)와RollupFactsHolder(Roll-up을 사용할 경우) 둘 중 하나로 초기화된다.aggregators:ConcurrentHashMap<Integer, Aggregator[]>타입의 객체로써 Row에 대한 Metric 정보들을 실제로 저장하고 있다. 키는 Row ID, 값은 해당 Row의 Metric 배열 타입이다.
facts 객체가 RollupFactsHolder인지 PlainFactsHolder인지에 따라 데이터 추가와 유지 방식이 완전히 달라지게 되는데, 두 클래스의 내부 데이터 유지 방식과 데이터 추가 과정을 알아보도록 한다.
RollupFactsHolder가 Dimension Set을 유지하는 방법

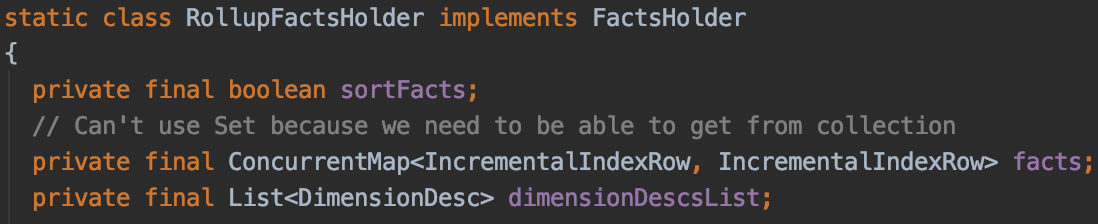

Roll-up이 적용되었을 때는 RollupFactsHolder를 사용한다. RollupFactsHolder는 Dimension Set을 유지하기 위해 ConcurrentHashMap<IncrementalIndexRow, IncrementalIndexRow> 타입의 객체를 유지한다.

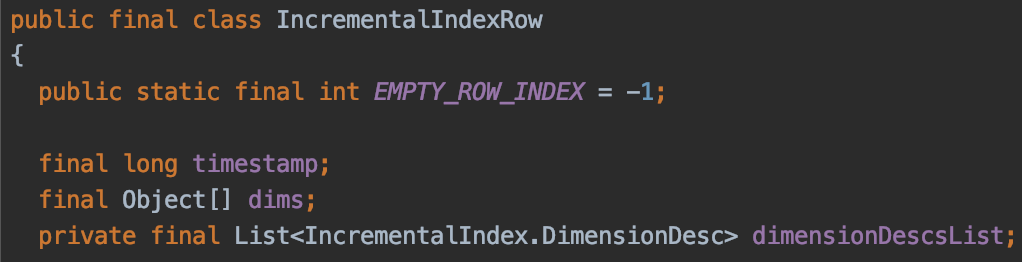

여기서 Key와 Value로 사용되는 IncrementalIndexRow는 하나의 Row의 Dimension 값들을 포함하고 있는 구조이다. 즉, 동일한 Dimension 값들을 가진 두 Row는 논리적으로 동일한 IncrementalIndexRow를 가질 수 있다.
PlainFactsHolder가 Dimension Set을 유지하는 방법

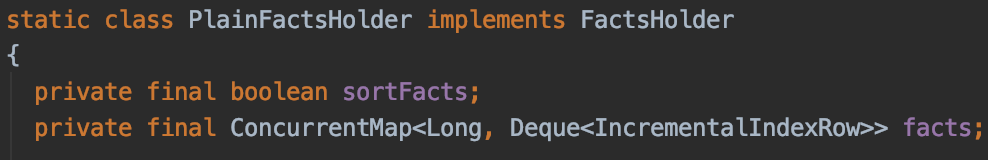

Roll-up이 적용되지 않았을 때는 PlainFactsHolder를 사용한다. PlainFactsHolder는 Dimension Set을 유지하기 위해 ConcurrentMap<Long, Deque<IncrementalIndexRow>> 타입의 객체를 유지한다.
여기서 Key는 __time(timestamp)이며, Value는 동일 __time에 발생한 Row들의 Dimension Set이다. RollupFactsHolder와 달리 Dimension Set을 유지할 때 Map이 아닌 Deque를 사용하고 있기 때문에, RollupFactsHolder와 달리 동일한 Dimension 값들을 가진 두 Row를 동일하게 취급하지 않는다는 것을 대략적으로 유추할 수 있다.
FactsHolder의 getPriorIndex
FactsHolder에 구현된 getPriorIndex는 Roll-up의 동작을 결정하는 가장 중요한 메서드이다. 이 메서드는 동일한 Dimension(IncrementalIndexRow) Set을 가진 Row의 ID(int)값을 반환하는 메서드이다. 만일 동일한 Dimension Set을 가진 Row가 없다면 IncrementalIndexRow.EMPTY_ROW_INDEX 값을 반환한다.
반환된 값이 IncrementalIndexRow.EMPTY_ROW_INDEX라면 새로운 Row의 데이터를 추가하면 되고, IncrementalIndexRow.EMPTY_ROW_INDEX가 아니라면 해당 값을 통해 기존 Row의 Metric 값을 찾아 해당 값들에 현재 Row의 값들을 더해주면 된다.
1
2
3
4
5
6
@Override
public int getPriorIndex(IncrementalIndexRow key)
{
IncrementalIndexRow row = facts.get(key);
return row == null ? IncrementalIndexRow.EMPTY_ROW_INDEX : row.getRowIndex();
}
RollupFactsHolder에서는 동일한 IncrementalIndexRow를 가진 데이터가 있는지 확인한 뒤, 데이터가 존재한다면 해당 데이터의 Row ID를 반환한다. 만일 존재하지 않는다면 IncrementalIndexRow.EMPTY_ROW_INDEX를 반환하게 된다.
1
2
3
4
5
6
@Override
public int getPriorIndex(IncrementalIndexRow key)
{
// always return EMPTY_ROW_INDEX to indicate that no prior key cause we always add new row
return IncrementalIndexRow.EMPTY_ROW_INDEX;
}
반면에 PlainFactsHolder에서는 무조건 IncrementalIndexRow.EMPTY_ROW_INDEX를 반환한다. Roll-up을 사용하지 않기 때문에 동일한 Dimension Set을 가진 Row가 존재하더라도 이를 무시하고 새로운 Row를 추가하는 방식으로 동작하게 된다.
데이터의 추가 과정 살펴보기
위의 내용들을 바탕으로 실제 데이터의 추가와 Roll-up 과정이 어떻게 수행되는지 알아보자. Segment로의 실질적인 데이터 추가는 IncrementalIndex의 add 메서드로부터 시작되며 Roll-up 적용 여부에 따른 데이터 추가 방식의 변화는 addToFacts 메서드에서 확인할 수 있다.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
@Override
protected AddToFactsResult addToFacts(
InputRow row,
IncrementalIndexRow key,
ThreadLocal<InputRow> rowContainer,
Supplier<InputRow> rowSupplier,
boolean skipMaxRowsInMemoryCheck
) throws IndexSizeExceededException
{
List<String> parseExceptionMessages;
final int priorIndex = facts.getPriorIndex(key);
...
if (IncrementalIndexRow.EMPTY_ROW_INDEX != priorIndex) {
aggs = concurrentGet(priorIndex);
parseExceptionMessages = doAggregate(metrics, aggs, rowContainer, row);
} else {
aggs = new Aggregator[metrics.length];
factorizeAggs(metrics, aggs, rowContainer, row);
parseExceptionMessages = doAggregate(metrics, aggs, rowContainer, row);
final int rowIndex = indexIncrement.getAndIncrement();
concurrentSet(rowIndex, aggs);
...
}
return new AddToFactsResult(numEntries.get(), sizeInBytes.get(), parseExceptionMessages);
}
메서드에서 두번째 라인에 등장하는 final int priorIndex = facts.getPriorIndex(key) 구문을 통해 동일한 Dimension Set을 가진 Row의 ID(priorIndex)를 가져온다. 이 priorIndex 값은 위에서 말했듯이 FactsHolder의 타입에 따라 결정되며, 이후 분기문(if문)에 많은 영향을 미치게 된다.

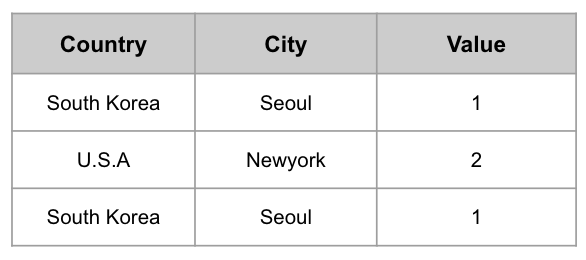

다음 3개의 데이터가 추가될 때 PlainFactsHolder와 RollupFactsHolder 일 때 어떻게 데이터가 추가되는지 확인해보도록 하자.
PlainFactsHolder가 사용된 경우
addToFacts에서 PlainFactsHolder가 사용된 경우에는 아래와 같은 순서로 데이터의 추가가 진행된다.
- (South Korea, Seoul)를 매개변수로
getPriorIndex를 호출하며,PlainFactsHolder이기 때문에 무조건IncrementalIndexRow.EMPTY_ROW_INDEX를 반환 - 분기문에서 else문으로 진입하여 새로운 Aggregator(Value: 1) 배열 생성 후
aggregators에 추가함 - (South Korea, Seoul)을
PlainFactsHolder에 추가함 - (U.S.A, Newyork)를 매개변수로
getPriorIndex를 호출하며, 이는IncrementalIndexRow.EMPTY_ROW_INDEX를 반환 - 분기문에서 else문으로 진입하여 새로운 Aggregator(Value: 2) 배열 생성 후
aggregators에 추가함 - (U.S.A, Newyork)를
PlainFactsHolder에 추가함 - (South Korea, Seoul)를 매개변수로
getPriorIndex를 호출하며, 이는IncrementalIndexRow.EMPTY_ROW_INDEX를 반환 - 분기문에서 else문으로 진입하여 새로운 Aggregator(Value: 1) 배열 생성 후
aggregators에 추가함 - (South Korea, Seoul)을
PlainFactsHolder에 추가함

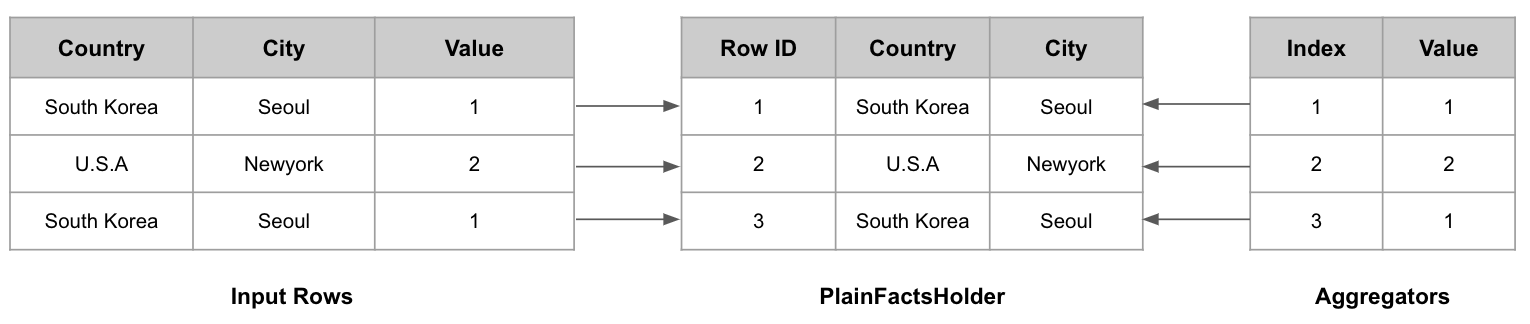

최종적으로 PlainFactsHolder에는 Input Rows의 [(South Korea, Seoul), (U.S.A, Newyork), (South Korea, Seoul)] 이 추가되고, aggregators에는 [1, 2, 1]이 추가된다. 즉, 원본 데이터가 그대로 유지된다.

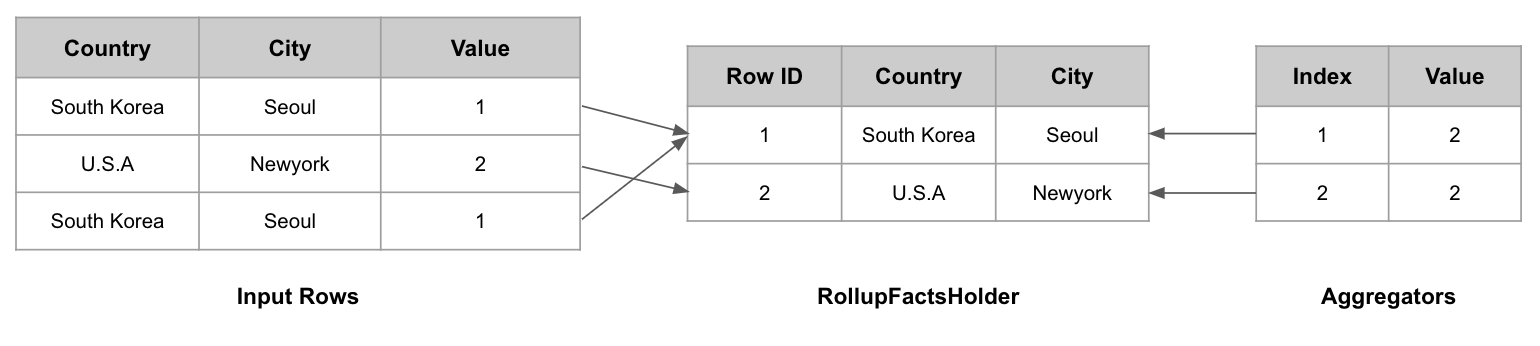

RollupFactsHolder가 사용된 경우
- (South Korea, Seoul)를 매개변수로
getPriorIndex를 호출하며, 이전에 동일한 Dimension Set으로 추가되었던 데이터가 없었기 때문에IncrementalIndexRow.EMPTY_ROW_INDEX를 반환 - 분기문에서 else문으로 진입하여 새로운 Aggregator(Value: 1) 배열 생성 후
aggregators에 추가함 - (South Korea, Seoul)을
PlainFactsHolder에 추가함 - (U.S.A, Newyork)를 매개변수로
getPriorIndex를 호출하며, 이전에 동일한 Dimension Set으로 추가되었던 데이터가 없었기 때문에IncrementalIndexRow.EMPTY_ROW_INDEX를 반환 - 분기문에서 else문으로 진입하여 새로운 Aggregator(Value: 2) 배열 생성 후
aggregators에 추가함 - (U.S.A, Newyork, 2)를
PlainFactsHolder에 추가함 - (South Korea, Seoul)를 매개변수로
getPriorIndex를 호출하며, 3번째 Step에서 (South Korea, Seoul)을 추가한 적이 있었기 때문에, 해당 Row의 ID인 1을 반환 - 분기문에서 if문으로 진입하여
concurrentGet메서드를 호출하여aggregators에서 1번째(priorIndex: 1) Aggregator를 가져온 뒤,doAggregate메서드를 통해 해당 Aggregator(Value: 1)에 현재의 Metric인 1을 추가한다.
최종적으로 RollupFactsHolder에는 Input Rows의 [(South Korea, Seoul), (U.S.A, Newyork)] 이 추가되고, aggregators에는 [2, 2]이 추가된다. 즉, 동일한 Dimension으로 구성(South Korea, Seoul)된 Row들은 1개로 합쳐져서 원본보다 적은 데이터가 유지되게 된다.
Heap Dump를 통해 바라본 Roll-up 시의 메모리 상태
Druid의 Kafka Ingestion Tutorial을 활용하여 Roll-up을 적용한 경우와 Roll-up을 적용하지 않은 경우의 메모리 구조를 확인해본다.
데이터는 wikiticker-2015-09-12-sampled.json 파일(원본 Row 수: 39,244)을 사용하며, 컬럼은 아래 컬럼만을 사용한다.
- channel
- cityName
- countryName
- user
이 데이터 소스를 만드는 목적은 (채널, 국가, 도시, 사용자) 별로 몇번이나 WikiPedia의 문서를 수정했는지 확인하기 위한 목적이며, 아래와 같은 쿼리를 수행할 예정이다.
1
SELECT channel, cityName, countryName, user, count(*) as cnt FROM wikiticker GROUP BY channel, cityName, countryName, user
Roll-up을 적용하지 않은 경우
Roll-up을 적용하지 않은 경우, PlainFactsHolder에 유지되는 Dimension Set(IncrementalIndexRow)과 Aggregator[] 의 갯수가 원본과 동일하게 39,244개가 있을 것이다.

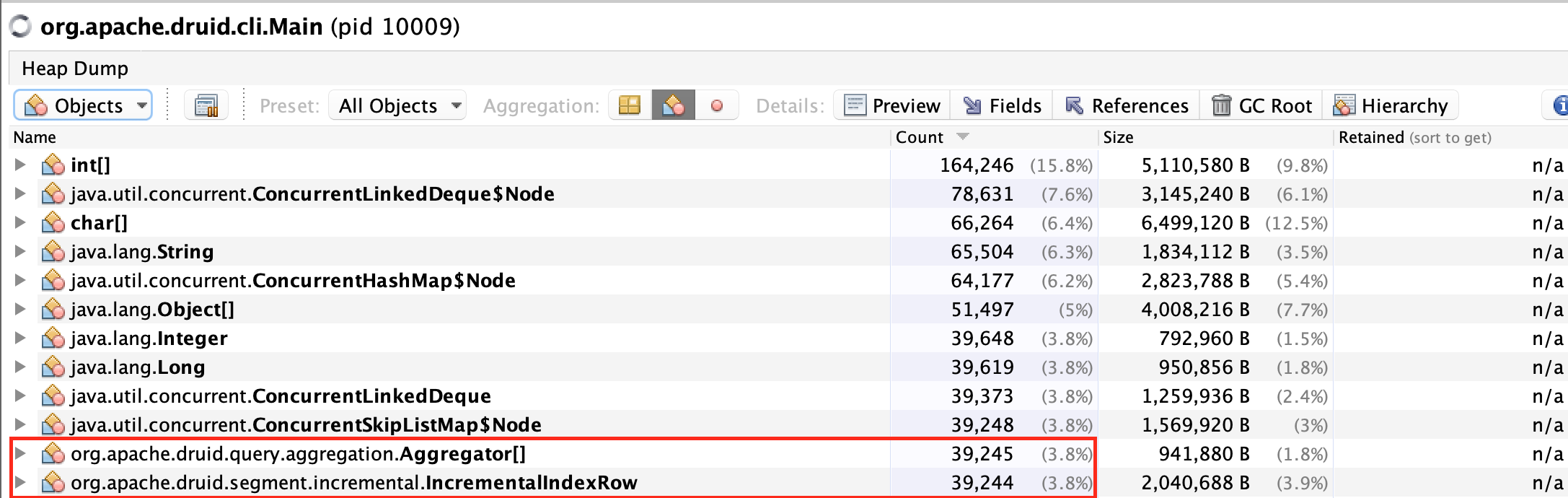

VisualVM을 통해 실행 중인 Peon의 Heap Dump를 떠보면, 위와 같이 IncrementalIndexRow가 39,244개, Aggregator[]가 39,245개(왜 1개가 늘었는지는 모르겠음..)가 있는 것을 확인할 수 있다.
Roll-up을 적용한 경우
Roll-up을 적용한 경우 RollupFactsHolder에 유지되는 Dimension Set(IncrementalIndexRow)과 Aggregator[]의 갯수가 유일한 Dimension Set들의 갯수와 동일할 것이다.
위의 Roll-up이 적용되지 않은 Datasource에서 유일한 Dimension Set의 갯수가 몇 개인지 확인해보자.
1
select COUNT(*) FROM (SELECT channel, cityName, countryName, user FROM "wikiticker-nonrollup" GROUP BY channel, cityName, countryName, user)
총 10,804 개의 유일한 Dimension Set이 존재하는 것을 확인할 수 있다.
그렇다면 Roll-up(Query Gran: 1DAY)을 적용했을 때, 전체 Row 수가 10,804개가 만들어지고, IncrementalIndexRow와 Aggregator[]의 갯수 또한 10,804개가 되어야 할 것이다.

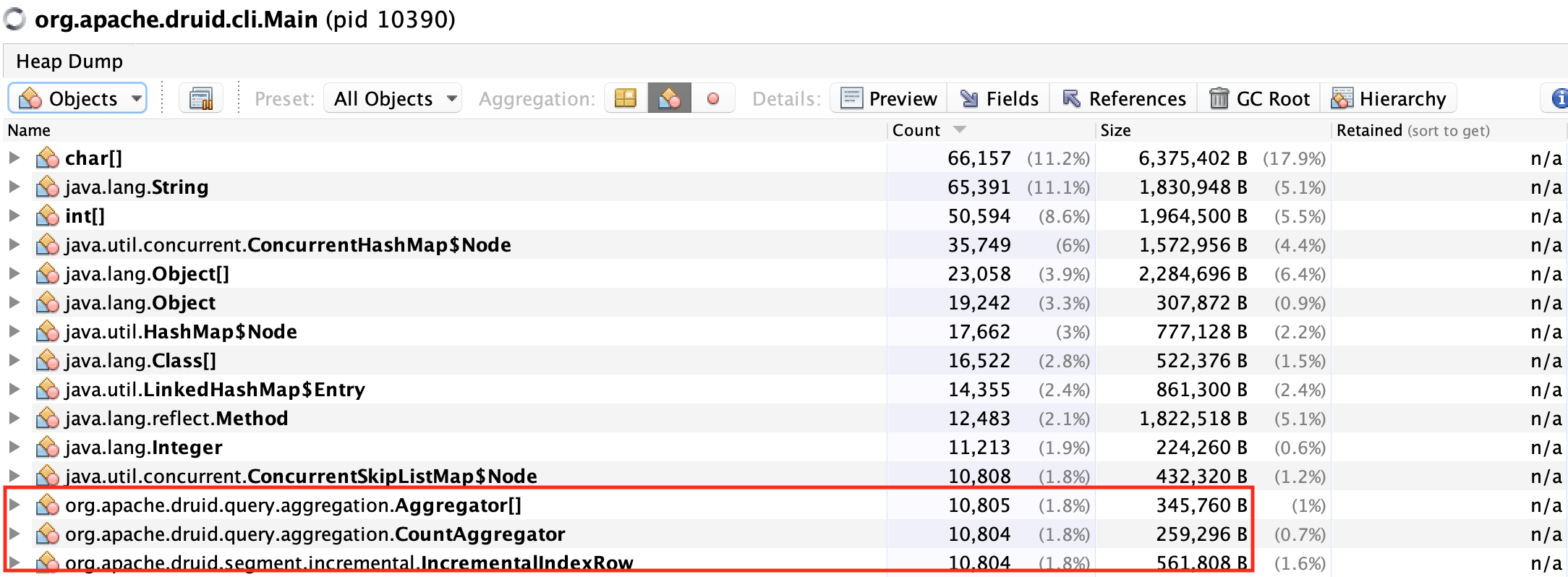

예상한대로 10,804개의 IncrementalIndexRow와 Aggregator[]가 생성된 것을 확인할 수 있었다.
결론
Druid에서 Datasource를 만들 때는 조회 목적을 고려하여 Dimension을 유지해야 한다.
사용하지 않는 Dimension임에도 유지하는 경우 Roll-up되는 비율도 줄어들 뿐만 아니라, 데이터 유지에 필요한 Heap 메모리나 데이터 Aggregation 속도(데이터 양에 비례) 또한 낮아지기 때문이다.
