Druid에서의 Bitmap Index

개요

Druid에서는 데이터 필터 속도 최적화와 저장 공간 절약을 위해 내부적으로 Bitmap Index를 사용한다.

아래와 같은 스키마를 가진 데이터셋(테이블)이 존재한다고 가정해보자.

  • ID: Long
  • Country Code: Integer
  • City Code: Integer

특정 조건에 일치하는 데이터를 찾기 위해 우리는 아래와 같은 쿼리들을 주로 수행한다.

CountryCode로 ID 조회하기

1
SELECT ID FROM TABLE WHERE CountryCode=3

CountryCode와 CityCode를 통해 ID 조회하기

1
SELECT ID FROM TABLE WHERE (CountryCode=3 AND CityCode = 4) OR CityCode=1

위의 기능을 수행하는 일반적인 자바 코드를 작성해보고, Bitmap Index를 적용한 코드와 얼마나 차이가 발생하는지 비교하도록 한다.

데이터와 인터페이스 정의

위 데이터와 필터를 수행하는 클래스를 아래와 같이 정의한다.

Data 클래스

위 스키마를 표현하는 Data 클래스를 아래와 같이 작성한다.

public class Data {
  long id;
  int countryCode;
  int cityCode;

  public Data(long id, int countryCode, int cityCode) {
    this.id = id;
    this.countryCode = countryCode;
    this.cityCode = cityCode;
  }

  //getter 생략

Filter 인터페이스

위 데이터셋에 대해 CountryCodeCityCode로 필터링을 수행하는 IFilter 인터페이스를 아래와 같이 작성한다.

import java.util.List;

public interface IFilter {

  long[] filterByCountryCode(int countryCode);

  long[] filterByCountryAndCityCode(int countryCode, int cityCode);

}

for loop을 통해 접근하기

위의 요구사항을 만족하기 위해 가장 간단하게 접근 가능한 방법은 for loop을 사용하는 방법이다. for loop을 통해 데이터셋에 대해 필터 조건을 수행하는 코드를 작성해보자.

import java.util.*;

public class ForFilter implements IFilter {
  private List<Data> dataList = new ArrayList<>();

  public void add(Data data) {
    this.dataList.add(data);
  }

  @Override
  public long[] filterByCountryCode(int countryCode) {
    List<Long> filteredIdList = new ArrayList<>();

    for (Data data : dataList) {
      if (data.getCountryCode() == countryCode)
        filteredIdList.add(data.getId());
    }

    long[] ret = new long[filteredIdList.size()];
    for (int i = 0; i < filteredIdList.size(); i++)
      ret[i] = filteredIdList.get(i);
    return ret;
  }

  @Override
  public long[] filterByCountryAndCityOrCityCode(int countryCode, int cityCode1, int cityCode2) {
    Set<Long> resultSet = new HashSet<>();

    for (Data data : dataList) {
      //첫번째 조건에 일치하는 데이터 필터링
      if (data.getCountryCode() == countryCode && data.getCityCode() == cityCode1)
        resultSet.add(data.getId());
      //두번째 조건에 일치하는 데이터 필터링
      if (data.getCityCode() == cityCode2)
        resultSet.add(data.getId());
    }

    long[] ret = new long[resultSet.size()];
    Iterator<Long> iter = resultSet.iterator();
    int id = 0;
    while (iter.hasNext())
      ret[id++] = iter.next();
    return ret;
  }
}

성능 측정

데이터의 입력은 O(1), 조회는 O(N)의 시간 복잡도를 가질 것이다. 아래와 같은 테스트코드를 통해 실제 성능을 테스트해보았다.

import org.junit.Before;
import org.junit.Test;

public class FilterTest {

  private IFilter filter = new ForFilter();
  private int[] countryCodes = new int[]{1, 2, 3, 4, 5, 6, 7, 8, 9, 10};
  private int[] cityCodes = new int[]{1, 2, 3, 4, 5, 6, 7, 8, 9, 10};

  @Before
  public void setUp() {
    int dataSize = Integer.MAX_VALUE / 500;
    for (int i = 0; i < dataSize; i++)
      filter.add(new Data(i, countryCodes[i % 10], cityCodes[i % 10]));
    System.out.println(String.format("Data size: %d.", dataSize));
  }

  @Test
  public void testFilterIdByCountryCode() {
    long startTime = System.currentTimeMillis();

    for (int i = 0; i < countryCodes.length; i++)
      System.out.println(String.format("Country Code: %d, Data size: %d", countryCodes[i], filter.filterByCountryCode(countryCodes[i]).length));

    long endTime = System.currentTimeMillis();
    System.out.println(String.format("Elapsed time: %d millisecond.", endTime - startTime));
  }

  @Test
  public void testFilterIdByCountryAndCityOrCityCode() {
    long startTime = System.currentTimeMillis();

    for (int i = 0; i < cityCodes.length; i++) {
      int countryCode = countryCodes[i % 10];
      int cityCode1 = cityCodes[i];
      int cityCode2 = cityCodes[9 - i];
      System.out.println(String.format("Country Code: %d, City Code1: %d, City Code2: %d.", countryCode, cityCode1, cityCode2));
      System.out.println(String.format("Data size: %d.", filter.filterByCountryAndCityOrCityCode(countryCode, cityCode1, cityCode2).length));
    }

    long endTime = System.currentTimeMillis();
    System.out.println(String.format("Elapsed time: %d millisecond.", endTime - startTime));
  }
}

두 메서드에 대해 아래와 같은 결과를 얻어낼 수 있었다.

  • filterByCountryCode: 372 millisecond
  • filterByCountryAndCityOrCityCode: 2350 millisecond

또한 아래와 같이 4,294,967개의 Data 객체가 137,438,944Byte를 점유하고 있는 것을 확인할 수 있었다.

ForFilter Heapdump

Data 객체는 int형 필드 2개(4byte * 2 = 8byte)와 long형 필드 1개(8byte)에 부가적인 크기를 합쳐 32byte로 구성되고, 객체의 수가 4,294,957개이기 때문에 137,438,944byte(약 134MB)가 되는 것이다.

Bitmap Index로 접근하기

Index

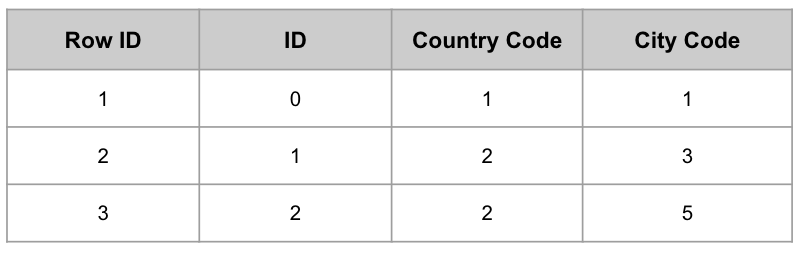

위의 for loop를 통한 접근에서 사용한 Data 객체 리스트를 표로 표현해보면 아래와 같을 것이다.

Data List

위와 같은 구성에서 “Country Code가 2인 Row의 ID 값은 무엇인가?”라는 질문을 했을 때, 우리는 모든 Row를 순회하여 찾을 수 밖에 없다. 저장 시 데이터의 묶음인 Row 기준으로 저장했었기 때문이다.

발상을 바꾸어 “어떤 값을 가지는 데이터는 몇 번째 데이터이다”라는 방식으로 저장해보면 어떨까?

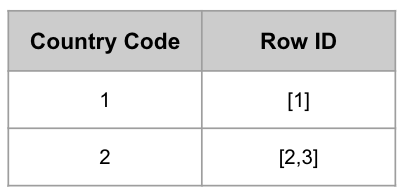

Inverted Index

CountryCode 값에 따라 어떤 Row에 속해있는지를 저장해놓았다. “Country Code가 2인 Row ID의 값은 무엇인가?”라는 질문에 O(1)만에 응답할 수 있다.

이렇게 특정 컬럼의 값을 기준으로 자신이 속한 데이터의 위치를 저장해놓고 조회할 수 있도록 하는 방식을 인덱스(Index)라고 한다.

AND, OR 등의 연산

Index를 이용하여 특정 조건을 만족하는 데이터는 빠르게 찾을 수 있었다. 만일 조건이 1개가 아닌 여러개일 경우(AND, OR 등) 어떻게 처리해야 효율적으로 처리할 수 있을까?

가장 쉽게 생각할 수 있는 자료구조는 Set 일 것이다. AND 연산의 경우 두 Set의 교집합을 찾으면 되고, OR 연산의 경우 두 Set의 합집합을 찾으면 된다.

@Test
public void testAndOrInSet() {
  Set<Integer> aSet = new LinkedHashSet<>(Arrays.asList(1, 2, 3)), bSet = new HashSet<>(Arrays.asList(2, 3, 4));

  //AND 연산 수행하기
  Set<Integer> andSet = new HashSet<>();
  for (int val : aSet) {
    if (bSet.contains(val))
      andSet.add(val);
  }

  //OR 연산 수행하기
  Set<Integer> orSet = new HashSet<>();
  orSet.addAll(aSet);
  orSet.addAll(bSet);

  Set<Integer> andSetAnswer = new HashSet<>(Arrays.asList(2,3));
  Set<Integer> orSetAnswer = new HashSet<>(Arrays.asList(1,2,3,4));
  Assert.assertEquals(andSetAnswer, andSet);
  Assert.assertEquals(orSetAnswer, orSet);
}

보다 쉽고 빠르게 처리하기 위해서는 비트 연산을 사용하면 된다. 위에서 A Set과 B Set의 데이터는 각각 \[1, 2, 3\]\[2, 3, 4\] 였다. 이를 4bit로 표현해보면 다음과 같다.

  • A Set: \[1, 1, 1, 0\]
  • B Set: \[0, 1, 1, 1\]

이를 다시 int 형 데이터의 하위 4bit로 표현해보면 각각 14와 7을 가지게 될 것이고, 이 숫자에 대해 AND와 OR 연산을 수행한 뒤의 하위 4bit가 결과로 표현될 것이다.

@Test
public void testAndOrInBit() {
  //데이터는 int의 하위 4비트만 이용하여 표현
  int aBits = 14;// 00000000 00000000 00000000 00001110
  int bBits = 7;// 00000000 00000000 00000000 00000111

  int andResult = aBits & bBits;
  int orResult = aBits | bBits;

  Set<Integer> andSet = new HashSet<>(), orSet = new HashSet<>();

  //Shift 연산을 통해 결과인 하위 4bit를 Set 자료구조에 넣는다.
  int idx = 4;
  while(idx > 0){
    if(andResult % 2 == 1)
      andSet.add(idx);
    andResult = andResult >> 1;
    idx--;
  }

  idx = 4;
  while(idx > 0){
    if(orResult % 2 == 1)
      orSet.add(idx);
    orResult = orResult >> 1;
    idx--;
  }

  Set<Integer> andSetAnswer = new HashSet<>(Arrays.asList(2,3));
  Set<Integer> orSetAnswer = new HashSet<>(Arrays.asList(1,2,3,4));
  Assert.assertEquals(andSetAnswer, andSet);
  Assert.assertEquals(orSetAnswer, orSet);
}

위의 Set을 통한 연산의 경우 54000 nano seconds가 소요되었지만, 아래 Bit 연산을 이용하면 570 nano seconds 밖에 소요되지 않았다.(결과를 Set에 넣는 것 제외)

그래서 Bitmap Index란?

Bitmap Index는 Bit를 통해 Index를 구성하는 방법으로 데이터를 빠르게 필터링하고, AND, OR 등의 비트 연산도 빠르게 수행할 수 있도록 한다.

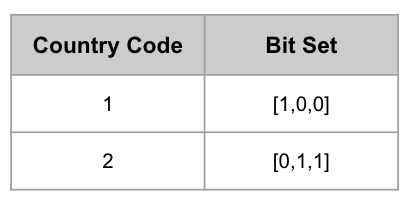

위에서 Country Code를 기준으로 Index를 표현했던 그림을 Bitmap Index로 표현하면 아래와 같다.

Bitmap Index

Country Code 컬럼에 등장하는 모든 유일 값 별로 BitSet을 가지고 있고, 이 BitSet의 길이는 Row 수와 동일하다. Row 수가 200개이고 유일한 Country Code의 갯수가 10개인 경우 각 BitSet의 길이는 10이고, Country Code가 가진 모든 BitSet의 크기는 10 * 200 = 2000bit가 될 것이다. 8bit = 1byte이기 때문에 Country Code에 관련된 데이터를 표현하는데 250byte 밖에 사용하지 않는다.

Bitmap Index로 구현한 Filter

Java에는 BitSet이라는 자료구조가 존재한다. 이는 Bit로 구성된 Vector를 표현하는 자료구조이다. 이를 통해 Filter를 구현해보았다.

import java.util.*;

public class BitmapFilter implements IFilter {

  private List<Long> idList = new ArrayList<>();
  private Map<Integer, BitSet> countryCodeBitSetMap = new HashMap<>();
  private Map<Integer, BitSet> cityCodeBitSetMap = new HashMap<>();
  private int dataSize = 0;

  public void add(Data data) {
    long id = data.getId();
    int countryCode = data.getCountryCode();
    int cityCode = data.getCityCode();
    idList.add(id);

    if (countryCodeBitSetMap.containsKey(countryCode))
      countryCodeBitSetMap.get(countryCode).set(dataSize, true);
    else {
      BitSet bitSet = new BitSet();
      bitSet.set(dataSize, true);
      countryCodeBitSetMap.put(countryCode, bitSet);
    }

    if (cityCodeBitSetMap.containsKey(cityCode))
      cityCodeBitSetMap.get(cityCode).set(dataSize, true);
    else {
      BitSet bitSet = new BitSet();
      bitSet.set(dataSize, true);
      cityCodeBitSetMap.put(cityCode, bitSet);
    }

    dataSize++;
  }

  @Override
  public long[] filterByCountryCode(int countryCode) {
    BitSet bitSet = countryCodeBitSetMap.get(countryCode);

    long[] ret = new long[bitSet.cardinality()];
    int idx = 0;
    for (int i = bitSet.nextSetBit(0); i >= 0; i = bitSet.nextSetBit(i + 1)) {
      ret[idx++] = i;
      if(i == Integer.MAX_VALUE)
        break;
    }
    return ret;
  }

  @Override
  public long[] filterByCountryAndCityOrCityCode(int countryCode, int cityCode1, int cityCode2) {
    BitSet countryCodeMatches = countryCodeBitSetMap.get(countryCode);
    BitSet cityCode1Matches = cityCodeBitSetMap.get(cityCode1);
    BitSet cityCode2Matches = cityCodeBitSetMap.get(cityCode2);

    BitSet resultBitSet = BitSet.valueOf(countryCodeMatches.toLongArray());
    resultBitSet.and(cityCode1Matches);
    resultBitSet.or(cityCode2Matches);


    long[] ret = new long[resultBitSet.cardinality()];
    int idx = 0;
    for (int i = resultBitSet.nextSetBit(0); i >= 0; i = resultBitSet.nextSetBit(i + 1)) {
      ret[idx++] = i;
      if (i == Integer.MAX_VALUE) {
        break; // or (i+1) would overflow
      }
    }
    return ret;
  }
}

성능 측정

시간복잡도는 ForFilter와 동일하게 데이터의 입력은 O(1), 조회는 O(N)를 가질 것이다. 성능 테스트는 FilterTestIFilter 객체 초기화를 BitmapFilter로 바꾸어 수행하였다.

두 메서드에 대해 아래와 같은 결과를 얻어낼 수 있었다.

  • filterByCountryCode: 70 millisecond
  • filterByCountryAndCityOrCityCode: 140 millisecond

또한 아래와 같이 26개의 BitSet 객체가 754Byte를 점유하고 있는 것을 확인할 수 있었다.

BitmapFilter Heapdump

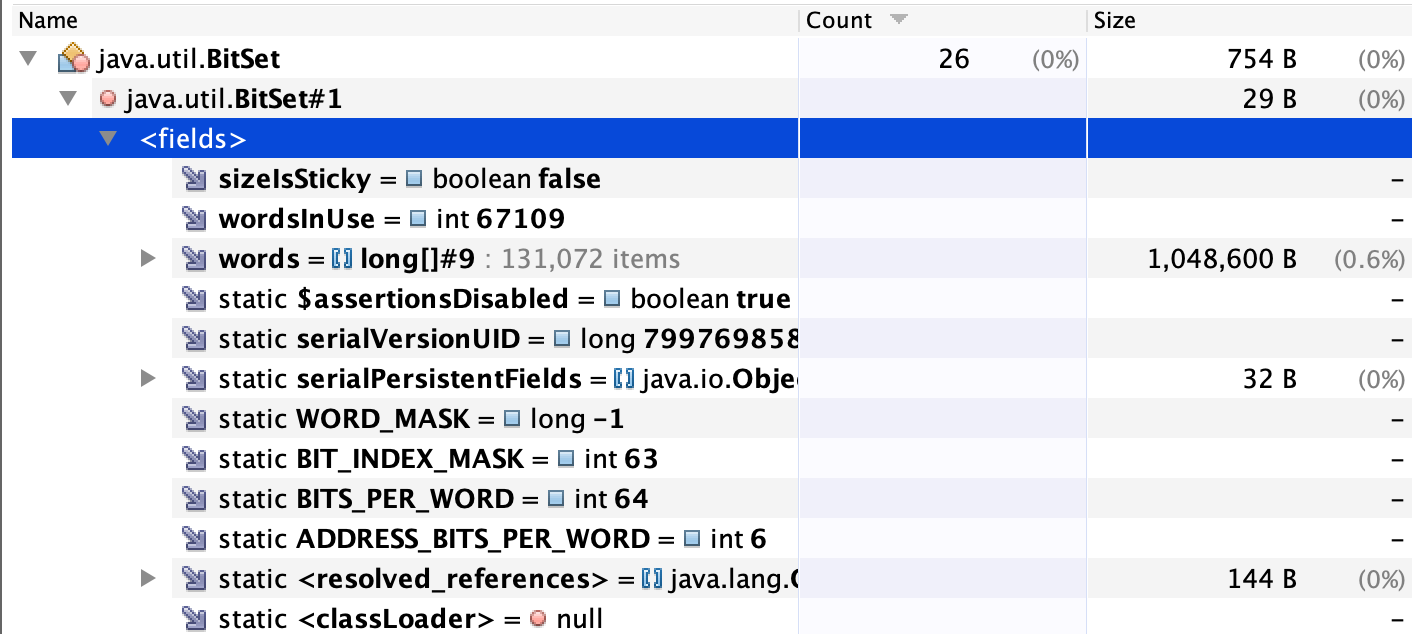

다만 BitSet 내부적으로 long 타입의 배열로 Bit Word들을 유지하고 있기 때문에 각 BitSet 별로 1,048,600byte를 사용하고 있었기 때문에, 총 26개의 BitSet이 20,972,000byte의 공간을 점유하고 있는 것을 확인하였다.

BitSet class

정리

데이터의 필터와 AND, OR 등의 연산에 최적화 되어 있는 Bitmap Index에 대해서 살펴보았다.

Druid에서도 OnHeap 공간을 사용하는 Realtime Task에서는 BitSet 클래스를 Wrapping 하여 org.apache.druid.collections.bitmap.WrappedBitSetBitmap이라는 것을 구현해 사용하고 있다.

다만 더 많은 최적화(저장 공간 최적화, Off-Heap을 사용한 Bitmap 연산)를 수행하기 위해 Historical Node에서는 Off Heap 기반의 Concise Bitmap이나 Roaring Bitmap을 사용하고 있다.

이는 다음 기회에 더 자세히 알아볼 예정이다.
